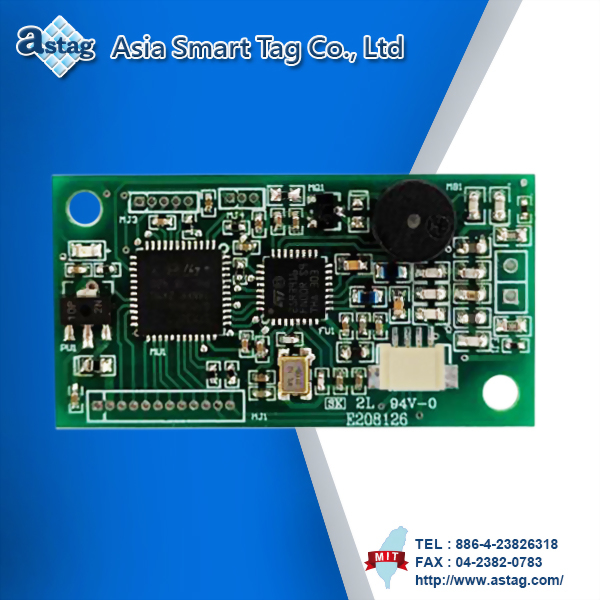

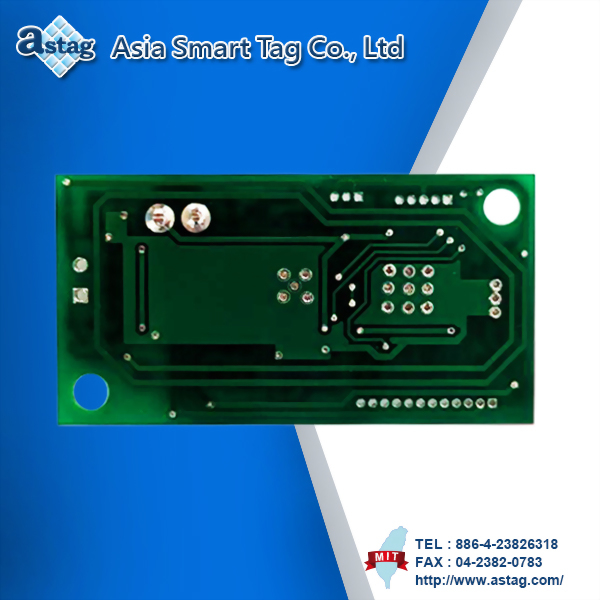

RFID 高頻 模組
型號 :
PMH-566
-
- ．介面 UART / USB-HID / SPI / I2C。
- ．模組頻率 13.56 MHz (頻段)。
- ．數據傳輸可以定制。
-
- ．支援：讀/寫、內建天線、可外接天線、蜂鳴器、LED。
-
- ．支援 IC：Mifare standard series、Mifare desfire series、I-Code series、NFC series
| 產品名稱 | RFID 高頻 模組 |
| 產品編號 | PMH-566 |
| 頻 率 | 13.56 MHz |
| 讀取範圍 |
5cm ±1 cm (Antenna On Board) |
| 介 面 |
UART / USB-HID / SPI / I2C |
| 鮑 率 | 115200, N, 8, 1 (可客製) |
|
輸入電壓範圍 |
DC 5V |
| UART 介面電壓 | 3.3 VDC |
| 動作電流 | 93 mA |
| 工作溫度 | -30℃ ~ 70℃ |
| 儲存溫度 |
-30℃ ~ 70℃ |
| 尺 吋 | 20(L) x 41(W) x 8(H) mm |
|
聲音 / 視覺 指示器
(Audio / Visual Indication) |
蜂鳴器、LED |
| P2P |
AP2P mode：Initiator & Target PP2P mode：Initiator & Target |
|
高頻讀取器支援 (HF reader supports) |
ISO-14443A/B/C |
| ISO-15693 |
介面 (Interface)
| 產品編號 | PMH-566R | PMH-566H |
| 介面 | UART |
USB-HID |
| 產品編號 | PMH-566S | PMH-566I |
| 介面 | SPI | I2C |
支援 (Supported)
標準
製造商 Tag 品牌
UID
Read
Write
ISO 15693
I-Code 系列
Y
Y
Y
TiTag 系列
Y
Y
Y
符合 ISO 15693 系列
Y
Y
Y
ISO 14443A
NFC 系列
Y
Y
Y
Mifare standard 系列
Y
Y
Y
Mifare desfire 系列
Y
Y
Y
Mifare Ultralight 系列
Y
Y
Y
Mifare Plus 系列
Y
Y
Y
符合 ISO 14443A 系列
Y
Y
Y
ISO 14443B
ATMEL 系列
Y
Y
Y
．工業
．物流管理
．身分識別
．Payment EMVCo 3.0
